详情介绍
| 品牌 | 其他品牌 | 应用领域 | 化工,能源,冶金,制药,电气 |
|---|
| 型号 | BYB | | |
|---|

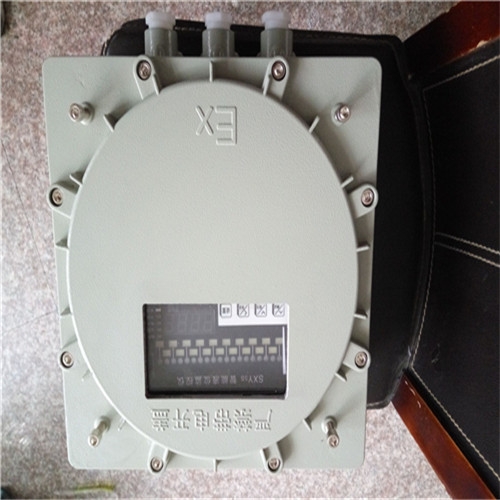

澎溢--防爆仪表箱订货须知
1、防爆仪表箱形式多样，网上价格只做参考，订货前请与客服联系；
2、防爆仪表箱订货时请提供接线图及仪表的外形尺寸；
3、防爆仪表箱内装元件满足防爆标准要求时可由用户提供；
4、本公司所有产品均采用普通物流发货，如需要快递请注明
开孔尺寸表：
仪表尺寸：160*80*110开孔尺寸：152*76
按键箱外操作/不操作
仪表尺寸：96*96*110开孔尺寸：92.5*92.5
按键箱外操作/不操作
仪表尺寸：72*72*110开孔尺寸：68*68
按键箱外操作/不操作
仪表尺寸：48*48*100开孔尺寸：41.5*41.5
澎溢--防爆仪表箱使用范围 1．1区、2区危险场所。
2．IIA、IIB、IIC类，温度组别为T1-T4的气体环境。
3．适用于可燃性粉尘场所。
4．户内、户外均可。
技术参数：
1.执行标准：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079
2.防爆标志：ExdeⅡBT6、DIP A20 TA，T6
3.额定电压：AC 220V/380V
4.主回路额定电流：20A～250A
5.支路数:2、4、6、8、10、12
6.支路额定电流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
7.防护等级：IP54(ⅡB)、IP55(DIP)、IP65(配防雨罩)
8.防腐等级：WF1
9.入口规格：G1/2～G3'
10.适用电缆外径：Φ6～Φ55mm
11.进线口方向：下进下出、下进上出、上进上出或上进下出
产品特点
1.防爆仪表箱外壳采用ZL102铝合金压铸或钢板焊接成型，表面高压静电喷塑，配不锈钢外露紧固件，产品外形美观。
2设计精良，安全易用，
3.箱体图纸可由贵公司提供，或由我公司代为制作.
4.采用复合型，模块结构，各回路可根据需要自由组装，一般开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构.
5.内装元件可根据用户要求安装高分断路器或塑壳式断路器。如DZ47、C65、CM1等。
6.可根据客户要求特制，如加装电涌保护器、电流表、电压表等，外可配挂锁金属手柄。
7.适用于照明和动力线路，具有分断、过载、失压保护和短路自动切断功能钢管或电缆布线均可.8.符合GB3836-2000,IEC60079标准要求。
注意事项
5．1安装使用产品前应检查铭牌上的技术数据与使用情况是否相符；
5．2安装及维修前必须切断前级电源；
5．3进、出线电缆穿过橡胶密封圈，须用垫圈及压紧螺母压紧，保证密封及电缆不得松动；
5．4密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换，以确保防爆性能可靠；
5．5维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀，并定期涂204-1防锈油；
5．6配电箱在使用过程中要定期检查，以保证其良好运行；
5．7非专业人员严禁开盖维修、检查。
